이동식 창유리
프론트 사이드 도어 윈도우 교환
경고 :
- 창문이 균열되었으나 붙어 있는 상태일 경우에는 보호 테이프를 십자 모양으로 붙여 손상이나 부상의 위험을 줄인다.
- 모서리가 노출되어 있거나 거친 각종 유리 또는 금속판으로 작업을 할 경우, 부상 가능성을 줄일 수 있도록 승인된 보안경과 장갑을 착용한다.
- 깨진 유리가 디프로스터 아웃렛에 떨어지면 실내로 들어가는 공기에 섞여 부상을 입힐 수 있다.
- 도어 내 대략 중간 지점에 윈도우를 위치시킨다.

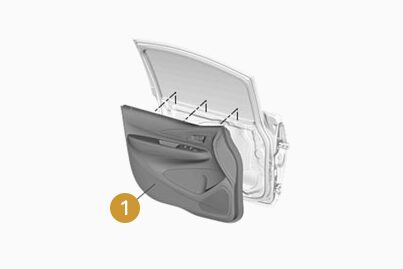

- 프론트 사이드 도어 트림 (#1)을 탈거한다. 프론트 사이드 도어 트림 교환 절차 참조

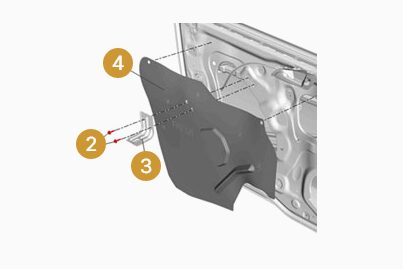

- 프론트 사이드 도어 워터 디플렉터 (#4)를 탈거 한다. 프론트 사이드 도어 워터 디플렉터 교환 절차 참조

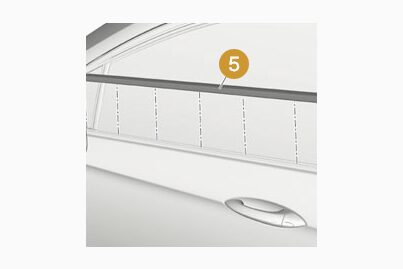

- 프론트 사이드 도어 윈도우 벨트 리빌 몰딩 (#5)를 탈거 한다. 프론트 사이드 도어 윈도우 벨트 리빌 몰딩 교환 절차 참조

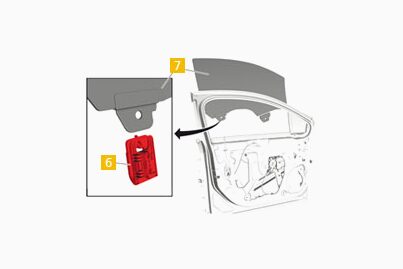

- 프론트 사이드 도어 윈도우 레귤레이터 새시 리테이너 (#6)으로부터 프론트 사이드 도어 윈도우 (#7)을 분리한다.
프론트 사이드 도어 윈도우 장착 방법
- 장착은 탈거의 역순으로 진행 하며, 도어 트림을 장착하기 전에 도어 윈도우가 올바르게 작동하는지 점검한다.
리어 사이드 도어 윈도우 교환
경고 :
- 창문이 균열되었으나 붙어 있는 상태일 경우에는 보호 테이프를 십자 모양으로 붙여 손상이나 부상의 위험을 줄인다.
- 모서리가 노출되어 있거나 거친 각종 유리 또는 금속판으로 작업을 할 경우, 부상 가능성을 줄일 수 있도록 승인된 보안경과 장갑을 착용한다.
- 깨진 유리가 디프로스터 아웃렛에 떨어지면 실내로 들어가는 공기에 섞여 부상을 입힐 수 있다.
1. 도어 내 대략 중간 지점에 윈도우를 위치시킨다.

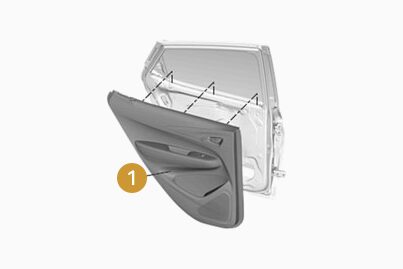

2. 리어 사이드 도어 트림을 탈거한다 (#1)리어 사이드 도어 트림 절차 참조

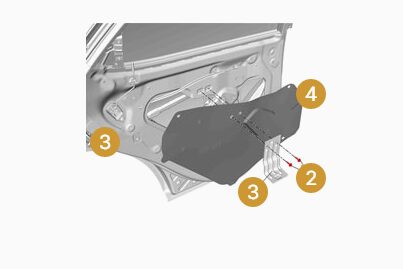

3. 리어 사이드 도어 워터 디플렉터 (#4)를 탈거한다. 리어 사이드 도어 워터 디플렉터 교환 절차 참조

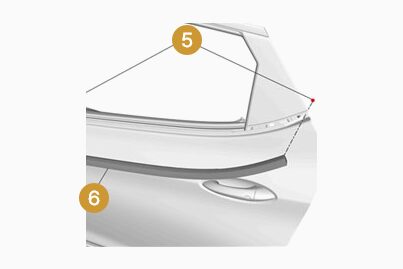

4. 리어 사이드 도어 윈도우 벨트 리빌 몰딩 (#6)을 탈거한다. 리어 사이드 도어 윈도우 벨트 리빌 몰딩 교환 절차 참조

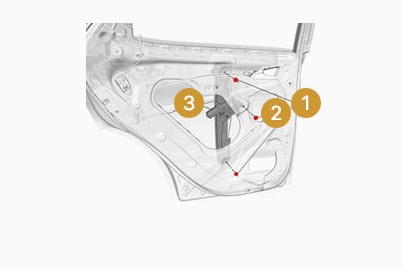

5. 리어 사이드 도어 윈도우 레귤레이터 (#3)을 탈거 한다. 리어 사이드 도어 윈도우 레귤레이터 교환 절차 참조

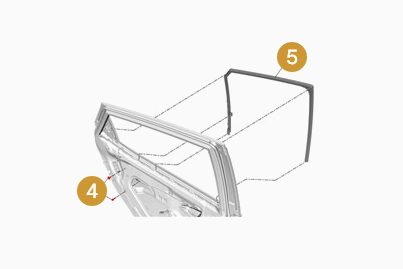

6. 리어 사이드 도어 윈도우 채널 리어 리테이너 볼트 (#4) 및 리어 사이드 도어 윈도우 채널 (#5)를 탈거 한다. 리어 사이드 도어 윈도우 웨더스트립 교환 절차 참조

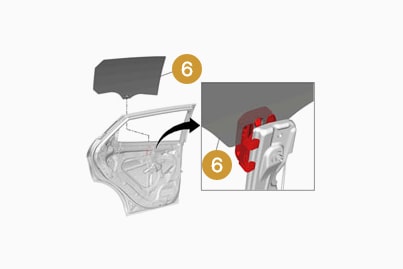

7. 리어 사이드 도어로부터 리어 사이드 도어 윈도우를 탈거할 수 있을 정도로 리어 사이드 도어 윈도우 (#6)를 회전시킨다.
리어 사이드 도어 윈도우 장착 방법
1. 장착은 탈거의 역순으로 진행 하며, 도어 트림을 장착하기 전에 도어 윈도우가 올바르게 작동하는지 점검한다.
선루프 윈도우 교환
경고 :
- 창문이 균열되었으나 붙어 있는 상태일 경우에는 보호 테이프를 십자 모양으로 붙여 손상이나 부상의 위험을 줄인다.
- 모서리가 노출되어 있거나 거친 각종 유리 또는 금속판으로 작업을 할 경우, 부상 가능성을 줄일 수 있도록 승인된 보안경과 장갑을 착용한다.
- 깨진 유리가 디프로스터 아웃렛에 떨어지면 실내로 들어가는 공기에 섞여 부상을 입힐 수 있다.
1. 선셰이드를 연다.

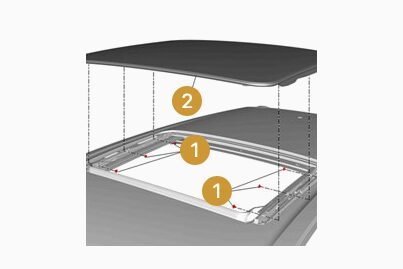

2. 선루프 윈도우를 환기 위치에 놓는다. 측면에서 선루프 윈도우 스크류 (#1)을 탈거한다.
3. 선루프 윈도우 (#2)를 차량에서 탈거한다.
선루프 윈도우 장착 방법
1. 선루프 윈도우가 환기 위치에 있는지 확인하고 측면 윈도우 브라켓을 프레임 좌우의 가이드 구멍에 정렬한다.
2. 좌우 측면 선루프 윈도우 스크류 (#1)를 장착한다.
3. 선루프를 닫는다.
4. 윈도우와 루프 사이의 간격을 점검한다. 선루프 윈도우 높이 및 오프닝 피팅 조정 참조.
5. 선루프가 제대로 작동하고 물이 새지 않는지 점검한다.
